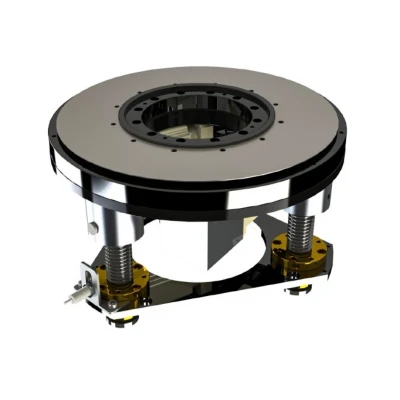

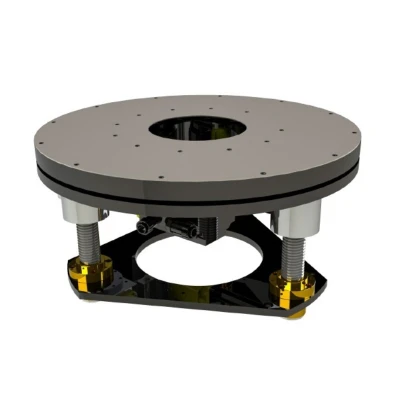

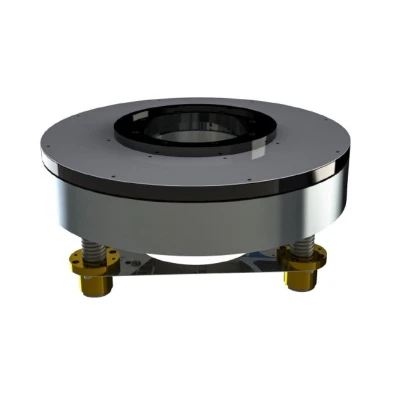

Løfte og rotere mekanisme

PLT-løfting og roterende mekanisme er designet for høy presisjon og pålitelighet, og tilbyr en robust løsning for tunge industrielle applikasjoner. Med en selvlåsende design, sikrer det stabilitet under strømbrudd, mens den optimaliserte ballskruestasjonen leverer nøyaktig lineær bevegelse, ideell for oppgaver som krever presis posisjonering. Med en høy belastningskapasitet på opptil 300 kg, kan den enkelt håndtere både statiske og dynamiske belastninger. Den kompakte designen gir mulighet for fleksibel installasjon i begrensede rom, og den støtter forskjellige motoriske konfigurasjoner for å dekke forskjellige strømbehov. Bygget med avanserte materialer, garanterer det langvarig ytelse og høy stabilitet.

Modell	PLT-DSJG300	PLT-DSJG500	PLT-DSJG1000	PLT-DSJG1500
Motortype	永磁同步伺服电机
Kraft [w]	400	400	600	1000
Spenning [V]	48	48	48	48
Nåværende [a]	11.95	11.95	16.5	26.4
Hastighet [RPM]	3000	3000	3000	3000
Rangert dreiemoment [nm]	1.27	1.27	1.91	3.18
Toppmoment [NM]	64	3.2	4.78	7.95
Løftekapasitet [kg]	300	500	1000	1500
IP -vurdering	65	65	65	54
Hjerneslag [mm]	60	60	60	60
Reduksjonsutstyr [i]	30	30	30	40
Skruestasjonsforhold [i]	6	8.3	10	5.3
90 graders rotasjonstid [s]	1	1.5	1.3	2.6
Trådspesifikasjon [MM]	T25x5	T32x5	T35x6	T45x6
Løftehastighet [mm/s]	8.36	8.3	10	7.5
Løftetid [s]	7.2	7.2	6	8
Begrens sensor	Npn	Npn	Npn	Npn
Løftestruktur totalvekt [kg]	25	35	50	90
Antall motorer	1	2	2	2



Last ned

Produkter PDF -tegning

 Plt-dsjg 300-60-400. Pdf

 Plt-dsjg 500-60-400. Pdf

 Plt-dsjg 1000-60-600. Pdf

 Plt-dsjg 1500-100-1500. Pdf

Produkter 3D -tegninger

 Plt-dsjg 300-60-400 (3d) .zip

 Plt-dsjg 500-60-400 (3d) .zip

 Plt-dsjg 1000-60-600 (3d) .zip

 Plt-dsjg 1500-100-1000 (3d) .zip



Applikasjoner

Gaffeltrucker

Dobbelthjulstyringshjul kan gi utmerket manøvrerbarhet og stabilitet for gaffeltrucker. I smale lagerganger kan dobbelthjulet ratthjul oppnå en mindre svingradius, slik at gaffeltrucker enkelt kan håndtere varer og operere fleksibelt i begrensede rom. For eksempel i store logistikksentre kan gaffeltrucker utstyrt med dobbelt ratthjul raskt og nøyaktig fjerne varer fra hyllene og transportere dem til utpekte steder.

Håndbiler

Enten manuelt eller elektriske håndbiler, ratthjul med dobbelt hjul kan forbedre håndteringseffektiviteten og driftsmessig bekvemmelighet. I lasting og lossingsområde kan håndbiler justere veibeskrivelsen mer fleksibelt for å tilpasse seg forskjellige arbeidsmiljøer. For eksempel, i portlasthåndtering, kan dobbelthjul ratthjul gjøre det mulig for håndbiler å flytte varer effektivt i overfylte dockområder.

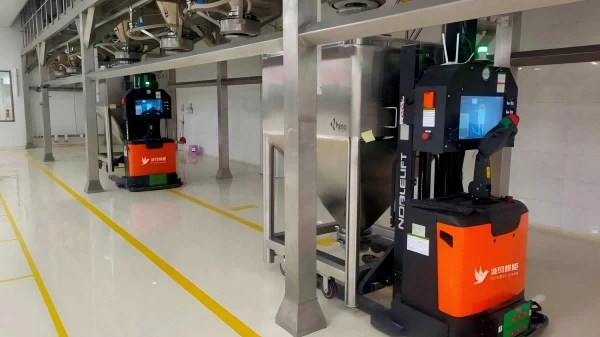

Automatiserte produksjonslinjer

På automatiserte produksjonslinjer kan dobbelthjulstyringshjulet nøyaktig kontrollere bevegelsen og plasseringen av utstyr for å sikre den høye effektiviteten og stabiliteten i produksjonsprosessen. For eksempel, i bilproduksjonsfabrikker, kan dobbelthjulstyringshjul bære roboter eller annet automatisert utstyr og raskt bevege seg mellom forskjellige produksjonsstasjoner for å forbedre produksjonseffektiviteten.
